一、 产品介绍
变电站现场直流电源是所有设备的能源基础，一旦直流设备出现问题将会使现场所有监视和保护设备失去电源，整个保护设备将会瘫痪，这样会造成的相当大的危害。
系统集度高、可靠性高、使用寿命长、智能化程度高、体积小，方便移动等特点，可广泛应用于电力系统各发电厂、水电站、变电站，和其它使用直流设备的用户（如石化、矿山、铁路）等场所，可以应急解决现场直流电源及蓄电池组故障问题。
二、 系统特点
2.1结构简单
应急电源充电部分和电池部分采用分体式安装，方便现场使用。
电池部分安装采用电池插筐形式，现场操作简单方便。
系统接线简单明了，便于快速安装，节省现场投运时间。
2.2高智能化
系统采用分散控制系统，模块化结构，组屏简单，配置灵活。
监控模块采用液晶汉字显示，可通过监控模块进行系统各个部分的参数设置。
模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。
蓄电池自动管理及保护，实时自动监测蓄电池的端电压、充电电流，并对蓄电池的均浮充电进行智能控制，间歇式充电方法，更利于延长电池寿命。
设有电池过欠压和充电过流等告警功能。
采用GPRS数据通信传输方式，可实现无人值守，设备运行数据实时监控。
后台数据中心实时监控各个设备运行状态，发现问题及时可通知用户，维护更及时。
2.3高可靠性
采用开关电源的模块化设计，N+1热备份。
充电模块可以带电热插拔，平均维护时间大幅度减少。
系统关键组件全部采用高质量的进口名牌产品。
硬件低差自主均流技术，模块间输出电流最大不平衡度小于3% 。
整流器和蓄电池组均可以采用无间断更换方案，保证系统更加可靠。
蓄电池采用国际上先进的锂电池组，超长的使用寿命，使用时更安全可靠。
系统设计采用IEC等国际标准，有效防止现场监控系统失效现象发生。
三、 技术参数
3．1机柜：
尺寸：机柜总体尺寸为：高×宽×深=1200mmX800mmX600mm
其中充电箱为： 高×宽×深=400mmX800mmX600mm
电池箱为： 高×宽×深=800mmX800mmX600mm
容量配置：
充电机容量为2×10整流器。
蓄电池容量 为20AH铁锂电池组。
充电控制监控器 一台。

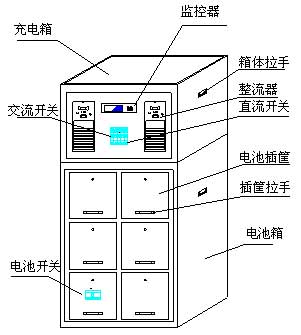

系统结构图如右图：
3．2高频开关电源：
1）、系统容量：20A。
2）、交流配电：交流输入为380V，一路。
3）、直流配电：直流输出开关一路，容量32安。
4）、可接蓄电池1组。采用断路器保护。
5）、技术指标
输入电压： 380V±20%，50Hz±5%
输出电压： 额定值：220V
浮充电压： 240V（可设定）
均匀电压： 252V（可设定）
并机运行均流不平衡度：≤3%
噪声： ≤55db。
软启动时间： 3~8s
结构尺寸： 高×宽×深＝1200×800×600mm
摸块容量： 10A/模块
功率因数： ≥.92
功率： ≥92%
稳压精度： ≤±0.2%
冷却方式： 智能冷却
6）、监控单元
通信功能：采用GPRS通信方式，满足无人值守场所的要求，维护更方便。
显示方式：采用全中文菜单界面、高分辨率液晶显示，系统具有良好的人机界面、监控直观，操作简单。
告警方式：具有完善的保护和告警功能。
电池管理：可实现手动均/浮充转换和自动均/浮充转换，周期性自动均充管理、温度补偿等功能、单体电池数据采集，蓄电池过充自动切断功能。
7）、保护
交流输入过、欠压保护。
直流输出过、欠压保护。
模块限流保护。
系统过流保护。
3.3、锂蓄电池
1）、技术特性
额定电压 3.2V
额定容量 20Ah
充电型式 恒压浮充电
浮充电压 3.4V/单体（20℃）
充电电流 10A (0.5C10 )
电池放电倍率 8In 终止电压不低于2.85V
蓄电池组端电压 240V
电池自放电 室温下静置28天<1%
终止电压 2.5V
循环使用寿命 1500次
2）、结构特性
a)型式:插框式，结构尺寸：高×宽×深＝240×240×430mm，一组含5个插框。
b)螺栓、螺母等金属件为热镀锌。
c)连接线压降小。
d)电池框密封良好，无外露导电体。
四、锂电池组与铅酸蓄电池的性能对比
4.1能源特性说明：
锂电池属于环保型电池；铅酸电池属于污染型电池。
4.2锂电池充电特性说明：
铁锂电池3.6V电压，25℃浮充418天后剩余容量99.1%，42℃浮充电418天后剩余容量98.2%，55℃浮充电270天后剩余容量90%
铁锂电池的25℃浮充电寿命为20年，42℃浮充电寿命为10年，约为铅酸电池的4倍，55℃浮充电寿命为2.5年。
4.3锂电池放电特性：

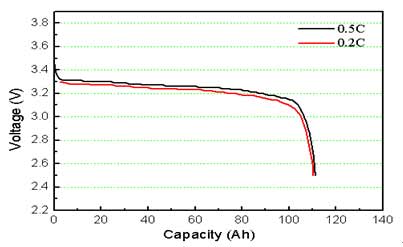

100Ah铁锂电池0.2C，0.5C放电曲线如上图所示。
铁锂电池具有良好的放电平台。
4.4锂电池与铅酸电池循环寿命对比：
室温下，100Ah铁锂电池以40A (0.4C)电流100%充放电1367次，电池剩余容量占初始容量的84.47%。符合企业标准1000次循环，电池剩余容量大于70%的要求。

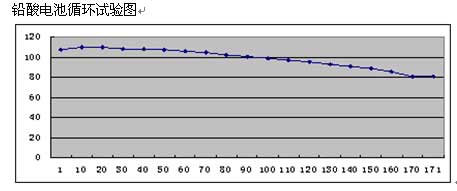

100Ah铅酸电池以10A (0.1C)电流循环171次，电池剩余容量占初始容量的75.3%。
与铅酸电池相比，铁锂电池具有优异的循环性能，循环寿命约为铅酸的10倍。

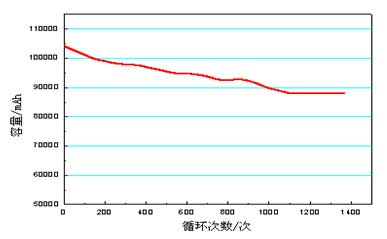

锂电池循环寿命试验图：
4.5锂电池与铅酸电池温度特性对比：
55℃下，100Ah铁锂电池以40A (0.4C)电流充放电1062次，电池剩余容量占初始容量的74.7%。
100Ah铅酸电池以10A (0.1C)电流循环130次，电池剩余容量占初始容量的65.2%。
与铅酸电池相比，铁锂电池高温循环寿命约为铅酸电池的9倍

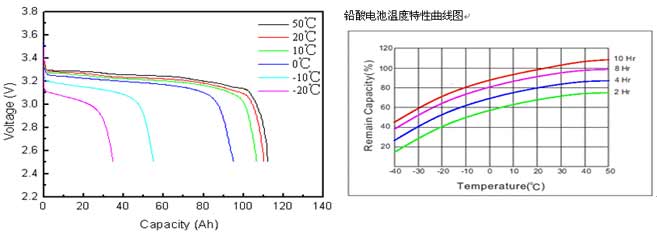

锂电池温度特性曲线图
4.6 锂电池与铅酸电池在不同温度放电特性对比
| 放电温度 |
铁锂电池放电容量 |
铅酸电池放电容量 |
50℃ |
101.8% |
78% |
20℃ |
100% |
68% |
10℃ |
96.8% |
62% |
0℃ |
86.3% |
58% |
-10℃ |
50.0% |
50% |
-20℃ |
31.6% |
40% |
|
| |
| |
|
